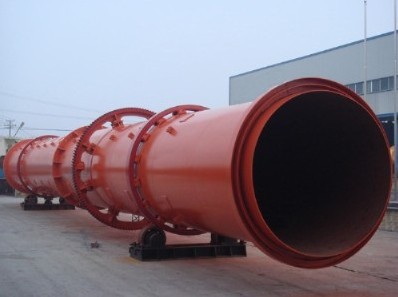

水泥烘干機
一、水泥烘干機簡介
水泥烘干機是物料加熱干燥裝置。同軸套列的回轉筒體中的物料由螺旋葉片和間斷螺旋揚料板在內外筒體間折返和揚料過程中得到烘干。套筒套列結構使水泥烘干機長度可成倍縮短，由于散熱面大幅減少，以致熱耗降低，而倍增的熱交換面使熱效大大提高。對不能觸煙的物料，多筒式水泥烘干機在內外筒中分別提供內煙管和環形煙管，各煙管間用徑向煙道溝通，同樣高效節能。不難看出，對熱料和冷介質而言，則本機成為套筒式回轉冷卻機。
二、水泥烘干機工作原理
物料由皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道進入加料端，加料管道的斜度要大于物料的自然傾角，以便物料順利流入礦用烘干機內。烘干機圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入，載熱體由低端進入，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的。隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中，直接或間接得到了載熱體的給，使?jié)裎锪系靡愿稍�，然后在出料端�?jīng)皮帶機或螺旋輸送機送出。 烘干機筒體內壁上裝有抄板，它的作用是把物料抄起來又撒下，使物料與氣流的接觸表面增大，以提高干燥速率并促進物料前進。載熱體經干燥器以后，一般需要旋風除塵器將氣體內所帶物料捕集下來（載熱體一般分為熱空氣、煙道氣等）。
三、水泥烘干機技術參數
|
產品規格
|
生產能力
(t/h) |
功率
(kw) |
筒體轉速
(r/min) |
減速機型號
|
重量
(t) |
|
Φ0.6×8 m
|
1.5-2.8
|
4
|
8
|
JZQ 250-16- Ⅰ
|
5.1
|
|
Φ0.8×10 m
|
3.0
|
4
|
7.5
|
JZQ 350-16- Ⅰ
|
6.9
|
|
Φ10×10 m
|
3.3-4.9
|
5.5
|
5.8
|
JZQ 400-16- Ⅰ
|
7.5
|
|
Φ1.2×10 m
|
4-6
|
7.5
|
4.8
|
ZL 50-16- Ⅰ
|
13.5
|
|
Φ1.5×12 m
|
4-6
|
10
|
4.8
|
JZQ 500- Ⅲ -2F
|
18.9
|
|
Φ1.5×15 m
|
7-12
|
18.5
|
4.8
|
ZQ 500 Ⅲ -2F
|
21
|
|
Φ1.8×12 m
|
7-12
|
18.5
|
4.1
|
JZQ 50-16 Ⅱ -2
|
22.83
|
|
Φ2.2×12 m
|
12
|
18.5
|
3.2
|
JZQ 650- Ⅲ
|
37.6
|
|
Φ2.2×14 m
|
12
|
22
|
3.2
|
JZQ 650- Ⅲ
|
40
|
|
Φ2.2×16 m
|
10-13
|
30
|
3.2
|
JZQ 750- Ⅲ
|
45
|
|
Φ2.4×14 m
|
10-14
|
30
|
3
|
JZQ 750- Ⅲ
|
51
|
|
Φ2.4×18 m
|
25
|
37
|
3
|
ZL 85-13- Ⅰ
|
54
|
|
Φ2.4×20 m
|
32-36
|
37
|
3
|
ZL 85-13- Ⅰ
|
54.14
|
|
Φ3×20 m
|
40-50
|
55
|
2.59
|
ZL 100-16- Ⅰ
|
78
|
|
Φ3×25 m
|
45-58
|
75
|
2.59
|
ZL 100-16-I
|
104.9
|
本站聲明: 河南晨洋機械生產的烘干機設備不僅質量先進，而且售后服務也好，烘干機的種類型號齊全，保證客戶選購到滿意的設備，歡迎廣大的新老客戶前來參觀考察，或者致電咨詢我們的總工程師:13629845333了解設備詳情。
