河南固德烘干機設備廠是專業生產烘干機廠家，我廠生產的沙子烘干機廣泛用于建材，冶金、選礦、化工、水泥等行業，主要用于礦渣、石灰石、粘土、河沙、石英沙、水渣等濕性大、比重大的的物料。礦渣烘干生產線，主要由回轉筒體、引風設備、高速打散設備、揚料板，自清掃裝置、傳動裝置，輸送設備、熱風設備、減速機、支撐裝置及密封裝置等部件組成。全套烘干機設計合理，制作精良，性能穩定、工藝先進、產量高，能耗低，占地面積小、機械化程度高等優點。
一、沙子烘干機簡介
沙子烘干機設備主要用于烘干一定濕度和粒度范圍內顆粒物料，根據不同行業對烘干后物料終水份要求，烘干后的物料含水量可以達到1-0.5%以下，是引進德國克虜伯熱交換技術，由三個不同直徑的同心圓筒按照一定的數學關系和結構形式，彼此相嵌組合而成的。三筒結構使內筒和中筒被外筒包圍而形成了一個自身保溫系統，內、中筒體表面散發的熱量參與到外一層筒內物料的熱交換，而外筒又處在熱氣流的低溫端，所以筒體的散熱面積和熱能損失明顯降低。三筒烘干機能充分利用余熱，減少散熱損失，增加熱交換面積，使烘干機的單位容積蒸發強度大大提高，從而有效地提高了熱能利用率，降低了能耗，使黃沙烘干機的熱效率得到較大幅度的提高。
二、沙子烘干機結構
沙子烘干機主要由:筒體、前輥圈、后輥圈、齒輪、擋輥、拖輥、小齒輪、出料部分、揚料板、減速機、電機、熱風道、進料溜槽、爐體等部分組成,另外可根據用戶需求設計煤氣發生爐、燃燒室或配套提升機、皮帶輸送機、定量給料機、旋風除塵器、引風機等。

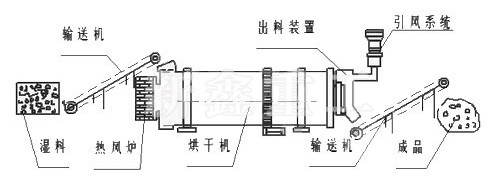

三、沙子烘干機工藝圖
四、沙子烘干機特點
1、沙子烘干機抗過載能力強,處理量大，燃料消耗少，干燥成本低。
2、采用順流干燥方式，煙氣與濕物料由同一側進入干燥機，可以利用高溫?zé)煔猥@得很高的蒸發強度，烘干機出口溫度低,熱效率高。
3、可根據不同的物料性質改變運行參數，使物料在烘干機筒體內能夠形成穩定的全斷面料幕，質熱交換更為充分。
4、杜絕了滾筒烘干機給料堵塞，不連續，不均勻和返料等現象，降低了除塵系統的負荷。
5、強化了對已分散物料的清掃和熱傳導作用，消除了筒體內壁的沾粘現象，對物料水分，粘性的適應性更強。
6、"零水平推力"大大減少了擋托輪的磨損，筒體運轉平穩可靠。
7、調心式托輪裝置，使托輪和滾圈的配合永遠呈線性接觸，從而大大降低了磨損和動力損耗。
8、產品粒度和水分控制可根據用戶要求自由調節，烘干石英砂時產品水分可達8%以下，粒度可控制在8mm以下。
五、沙子烘干機技術參數
| 型號規格 | Φ2.1×4.5m | Φ2.5×6.4m | Φ3.2×7m | Φ3.5×8m |
| 外筒直徑m | 2.1 | 2.5 | 3.2 | 3.5 |
| 外筒長度m | 4.5 | 6.4 | 7 | 8 |
| 筒體容積m3 | 15.58 | 31.40 | 56.26 | 76.93 |
| 筒體轉速rpm | 8-10 | 8-10 | 8-10 | 8-10 |
| 礦渣初水份% | 15-18 | 15-18 | 15-18 | 15-18 |
| 礦渣終水份% | 2 | 2 | 2 | 2 |
| 黃砂初水份% | 8-10 | 8-10 | 8-10 | 8-10 |
| 黃砂終水份% | 0.5-1 | 0.5-1 | 0.5-1 | 0.5-1 |
| 最高進氣溫度℃ | 700-750℃ | 700-750℃ | 700-750℃ | 700-750℃ |
| 生產能力T/h | 黃砂18-25 | 黃砂28-30 | 黃砂35-40 | 黃砂65-70 |
| 礦渣13-18 | 礦渣25-28 | 礦渣40-45 | 礦渣60-65 |
