固德教您認識重力式烘干機

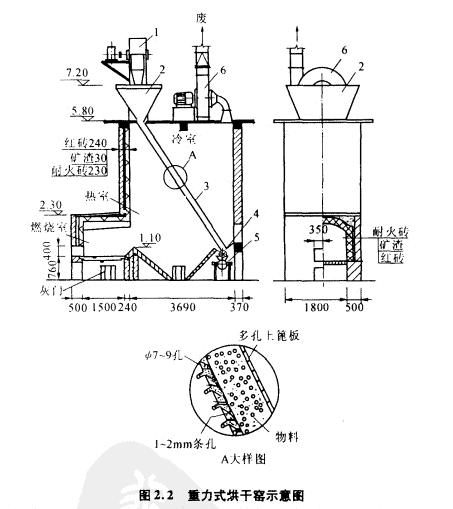

結構如圖2.2所示。在磚砌爐膛內，雙層多孔的的傾斜篦板3,將爐膛分隔成熱室和冷室。物料依賴自重在篦板夾層中自上而下緩慢移動，熱室的煙氣穿過多孔篦板和料層進行熱交換，而將物料烘干。廢氣經排風機6排入大氣。烘干的物料經卸料裝置4和輸送機5卸出烘干窯。這種烘干設施具有工藝簡單、建造容易、投資省、熱效率較高等特點，可烘干黏性不大的各種塊粒狀物料，適用于產量較小的立窯水泥廠使用。
圖2.3是某廠采用的人字形烘干機的結構原理圖，這是一種經過改進的重力式烘干窯。人字形雙層篦板，穿透篦板和料層，經排風機排出。水平爐棚下的灰斗5被干料斗6的熟料包圍，漏入灰斗的少量爐渣的預熱直接加熱通過灰斗的一次空氣，起到熱回收作用。燃燒室在上下干、濕料的中心操作，熱效率較高。該種烘干窯型可供參考。
