石灰石烘干機概述：
石灰石烘干機廣泛用于建材，冶金、選礦、化工、水泥等行業，可用于烘干礦渣、電石渣、石灰石、粘土、河沙、石英沙、水渣等物料。石灰石烘干機適用多種燃燒爐使用：高溫沸騰爐，磨煤噴粉爐以及人工加煤爐。
石灰石烘干機工作原理：
石灰石由皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道進入加料端。石灰石烘干機設備加料管道的斜度要大于物料的自然傾角，以便物料順利進入干燥器內。干燥器圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入，載熱體由低端進入，與物料成逆流接觸。
濕物料在石灰石烘干機筒體內向前移動過程中，直接或間接得到了載熱體的給熱，減少灰塵對物料的污染。使?jié)裎锪系靡愿稍�，然后在出料端�?jīng)皮帶機或螺旋輸送機送出。在石英砂烘干機筒體內壁上裝有抄板，把物料抄起來又撒下，使物料與氣流的接觸表面大，以提高干燥速率并促進物料前進。載熱體一般分為熱空氣、煙道氣等。載熱體經干燥器以后，一般需要旋風收塵器將氣體內所帶物料捕集下來。如需進一步減少尾氣含塵量，還應經過袋式除塵器或濕法除塵器后再排放。
石灰石烘干生產線設備：
石灰石烘干生產線主要由回轉筒體、引風設備、高速打散設備、揚料板，自清掃裝置、傳動裝置，輸送設備、熱風設備、減速機、支撐裝置及密封裝置等部件組成。全套烘干設備設計合理，制作精良，性能穩定、工藝先進、產量高，能耗低，占地面積小、機械化程度高等優點。
石灰石烘干機技術特點：
1、石灰石烘干機結構先進，低壓損的豎式預熱器能有效提高預熱效果，經預熱后的石灰石入窯分解率可達20-25%，并可直接利用10-15mm細粒級石灰石。
2、石灰石烘干機可靠的兩端組合式鱗片密封。使漏風系數小于10%使用復合型耐火材料，以減少輻射熱損失。
3、石灰石烘干機填充式、可分區通風的圓形或方形豎式冷卻器，使出冷卻器的石灰溫度為800C+環境溫度，便于輸送、儲存，并可將入窯二次空氣預熱到7000C以上，減少了運動部件和特殊材料。

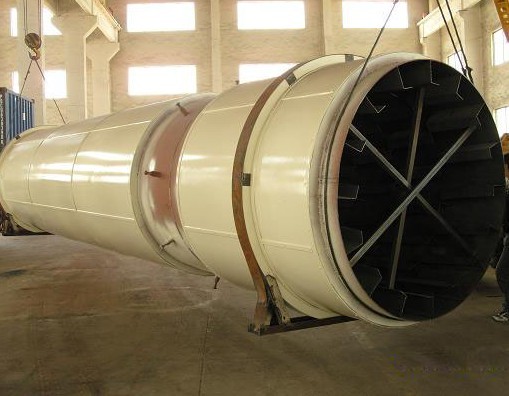

石灰石烘干機生產車間：
石灰石烘干機的安裝操作方法：
1、石灰石烘干機機座劃線：利用光學經緯儀、激光準直儀或精度較差的拉線法，進行托輪底座縱向橫向找平找正反復數次，直至坐標位置、橫向水平、縱向水平達到要求為準。再進行前后兩托輪底座總體互位找正。前后底座縱向中心線必須在同一直線上，偏差小0.5mm。
2、石灰石烘干機調整各托輪至正確位置，要保證每組托輪至縱向中心線距離相等，托輪軸中心線平行于縱向中心線，其平行度誤差小于0.1mm/m。調整后托輪底座上的擋輪裝置正確位置，使擋輪軸心線與縱向中心線重合。內側擋輪可與輪帶斜面接觸，另一只擋輪與輪帶間應有小于10mm的間隙。
3、石灰石烘干機安裝進出料裝置：分別安裝前后進出料罩，并控制進出料罩上密封處斜法蘭與筒體兩端周邊間隙均勻，筒體轉動時周邊間隙誤差小于10mm.
4、石灰石烘干機安裝傳動裝置：以傳動托輪為基準，依次安裝減速器與電動機及相關聯軸器，各傳動軸線與縱向中心線平行，誤差小于或等于0.5/1000。
5、石灰石烘干機基礎劃線：首先埋設中心標板、基準點，作為設備安裝和以后檢修找正的依據。確定兩端中心基準，畫出基礎縱橫向中心線。調整后的各檔中心點，必須在一條縱向中心線上，橫向中心線必須垂直于縱向中心線，橫向中心線的縱向距離必須與實測的各檔中心距相符合，烘干機托輪對角線誤差小于3mm。
6、起吊就位。使筒體裝置平穩地落到前后托輪上面，若筒體較長較重，整體吊裝有困難，可根據實際情況依次分段吊裝，但必須制定具體方法和所需輔助支承架、工具等安全措施。
7、石灰石烘干機設置墊板：如有必要需設置烘干機底座墊板以調整底座水平標高時，墊板應摞放整齊接觸完好，當調整不能完全重合時，接觸面積應大于80%。最下面的墊板與基礎應有足夠的接觸精度，以基礎接觸密實，放置平穩，不得有空角晃動現象。
石灰石烘干機技術參數：
|
產品規格
（m) |
處理能力
（t/h) |
入料水分
（%） |
出料水分
（%） |
人工
（班） |
主機功率
（KW） |
燃煤熱值
(kcal/Kg) |
入口溫度(℃)
|
|
Φ1.5x14
|
10-12
|
20±3
|
≤10
|
3
|
15
|
≥5500
|
700±50 |
|
Φ1.8x14
|
15-18
|
20±3
|
≤10
|
3
|
18.5
|
≥5500
|
700±50 |
|
Φ2.0x16
|
20-25
|
20±3
|
≤10
|
4
|
18.5
|
≥5500
|
700±50 |
|
Φ2.2x18
|
25-30
|
20±3
|
≤10
|
4
|
22
|
≥5500
|
700±50 |
