鋸末烘干機

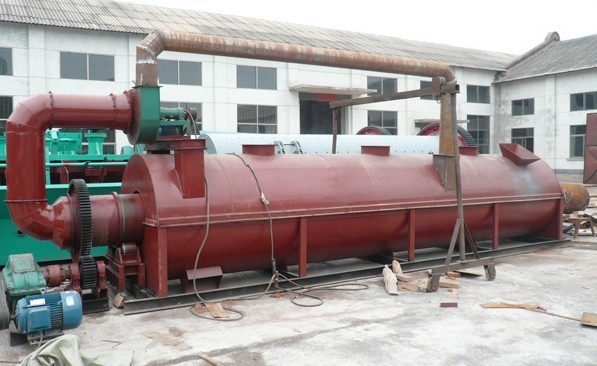

一、鋸末烘干機結構
1、筒體； 2、前輥圈； 3、后輥圈；4、齒輪； 5、擋輥；6、拖輥 7、小齒輪；
8、出料部分；9；揚板； 10、減速機；11、電機；12、熱風道,13、進料溜槽；14、爐體等部分組成。
二、鋸末烘干機特點
1、干燥強度大，由于物料在氣流中高度分散,顆粒的全部表面積極為干燥的有效面積；
2、干燥時間短；
3、氣流干燥器結構簡單，占地面積小，易于建造和維修；
4、處理量大,熱效率高。當干燥非結合水時，熱效率可達60%。
三、鋸末烘干機工作原理
鋸末烘干機：包括生熱爐、進料口、旋轉筒、過濾筒、物料輸送管、冷卻筒和出料口，旋轉筒位于主動滾輪上，主動滾輪靠電機及減速傳動帶動旋轉筒低速轉動，生熱爐與旋轉筒之間設有進料口，旋轉筒內設有翻炒葉片，在旋轉筒與過濾筒4相連處設有擋板，擋板上開有一小孔，過濾筒一端與旋轉筒相連，另一端與物料輸送管相連，過濾筒內設有擋塊,過濾筒的底部設有排渣孔，冷卻筒一端通過鼓風機與物料輸送管相連，另一端與出料口相連。
由于采用上述結構，所以鋸末能在旋轉筒內充分干燥，且鋸末在進入物料輸送管前再次充分散開，使水分蒸發快，擋塊可將鋸末中的雜質擋住，保證進入物料輸送管中鋸末的質量。木屑進入木屑烘干機內由噴吹管與回轉筒體共同作用，物料在筒內沸騰流化，熱風與物料充分觸,完成干燥。
四、鋸末烘干機適用范圍
鋸末烘干機廣泛適用于秸稈壓塊燃料、木炭機械、木屑顆粒燃料、鋸末壓塊、農牧業工程等行業。如玉米秸稈烘干、大豆秸稈烘干、棉花秸稈烘干、小麥秸稈烘干、高梁稈烘干、木屑烘干、刨花烘干、鋸末烘干、銀杏葉烘干、桑樹葉烘干等農業纖維素類物料烘干。
五、鋸末烘干機技術參數
|
名稱及規格
|
產量（噸/小時）
|
功率（千瓦）
|
筒體轉速轉/分鐘）
|
機器重量（噸）
|
|
600×1000
|
0.8-1.3
|
5.5
|
5.8
|
9.8
|
|
800×8000
|
1.1-2.8
|
5.5
|
5.8
|
10.5
|
|
1000×12000
|
2-2.3
|
7.5
|
5.8
|
12.2
|
|
1200×12000
|
2.5-5
|
15
|
4.8
|
16.5
|
|
1500×15000
|
5-7
|
15
|
4.8
|
19
|
